在机械制造领域，齿轮是实现动力传递与变速的核心零件。齿轮的精密加工离不开专门的工具——齿轮刀具。本文将系统介绍齿轮刀具的种类、特点及其在各类齿轮加工中的应用。
一、 齿轮刀具概述
齿轮刀具，顾名思义，是专门用于切削加工齿轮齿形的刀具。其设计基于齿轮啮合原理，刃口廓形需与被加工齿轮的齿槽形状相匹配，或通过特定的相对运动关系生成正确的齿形。根据加工方法和齿轮类型的不同，齿轮刀具发展出种类繁多的形态。
二、 主要种类与特点
齿轮刀具主要可按其结构、工作原理和加工对象进行分类：
1. 成形法齿轮刀具
这类刀具的切削刃形状直接对应于被加工齿轮齿槽的廓形，加工时无需复杂的刀具-工件相对运动。
盘形齿轮铣刀：形似圆盘，侧面上开有容屑槽形成切削刃。常用于加工直齿圆柱齿轮，尤其适用于单件、小批量生产及修配工作。由于一种模数的齿轮，其齿形随齿数变化，理论上需要为每种齿数配一把刀。实践中常用“8把一套”或“15把一套”的刀号来近似加工一定齿数范围的齿轮。
指形齿轮铣刀：呈手指状，用于加工大模数（如模数大于10mm）的直齿、斜齿圆柱齿轮以及人字齿轮。加工时刀具旋转并沿齿槽方向进给。
成形法刀具结构相对简单，但加工精度和效率一般低于展成法。
2. 展成法（范成法）齿轮刀具
这是应用最广、精度最高的一类齿轮刀具。加工时，刀具与工件模拟一对齿轮（或齿轮与齿条）的啮合运动，由刀具刃口的包络线逐渐切出工件的正确齿形。
- 齿轮滚刀：外形类似蜗杆，经开槽、铲背形成切削刃，是加工直齿、斜齿外啮合圆柱齿轮最常用的刀具。加工时，滚刀与工件如同蜗杆与蜗轮般交错轴啮合旋转，连续切削，生产率高，适用批量生产。有单头、多头之分，精度等级多样。

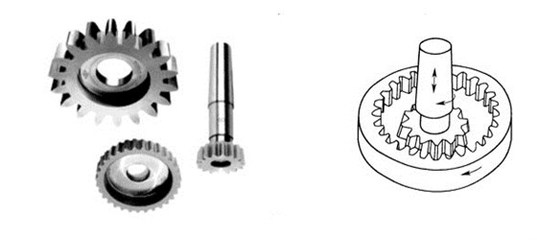

- 插齿刀：外形像一个齿轮，在端面和圆周上做出切削刃和前、后角。加工时，插齿刀与工件模拟一对圆柱齿轮的啮合，同时刀具作上下往复的主切削运动。它能加工直齿、斜齿圆柱齿轮，特别适用于加工双联、多联齿轮以及内齿轮、齿条等滚刀难以加工的部位。
- 剃齿刀：用于齿轮精加工（剃齿工序）。其外形是一个精度很高的斜齿圆柱齿轮，齿面上开有许多小槽以形成切削刃。加工时，它与被剃齿轮自由啮合并施加压力，通过相对滑移进行微量切削，提高齿形精度和表面质量。
- 花键滚刀与插齿刀：原理与齿轮滚刀、插齿刀类似，专门用于加工各种矩形、渐开线形花键轴与孔。
- 弧齿锥齿轮铣刀盘：用于加工弧齿锥齿轮。刀盘上装有多个呈螺旋线排列的刀齿，加工时刀盘旋转，与工件按一定运动关系配合，切出齿形。结构复杂，但加工精度高。
3. 其他专用齿轮刀具
拉刀：用于大批量、高精度内齿轮或花键孔的加工。刀具长杆状，上有逐齿升高的一系列刀齿，一次行程即可完成加工，效率极高。
珩磨轮：由磨料和结合剂制成，用于齿轮热处理后的光整加工，进一步提高表面质量并修正微小误差。
* 成形砂轮：用于数控（CNC）磨齿机上，通过精密修整使砂轮截面形状与齿槽一致，进行高精度成形磨齿。
三、 选型与应用考量
选择齿轮刀具时，需综合考虑以下因素：
- 齿轮参数：齿轮类型（圆柱/锥齿）、模数/径节、齿数、压力角、螺旋角、精度等级。
- 加工要求：是粗加工、半精加工还是精加工？要求的表面粗糙度和齿形精度是多少？
- 生产批量：大批量生产倾向于选择高效、寿命长的展成法刀具（如滚刀）；单件小批则可能选用灵活性高的成形铣刀或通用插齿刀。
- 设备条件：必须与现有的齿轮加工机床（滚齿机、插齿机、铣床等）相匹配。
- 材料与热处理：被加工齿轮的材料硬度影响刀具材料（如高速钢、硬质合金、涂层刀具）的选择。
###
从简单的盘形铣刀到复杂的数控成型砂轮，齿轮刀具的演进始终与齿轮制造技术同步发展。了解各类齿轮刀具的原理与特性，是合理制定齿轮加工工艺、保证齿轮质量、提升生产效率的关键基础。随着新材料、新涂层技术以及数字化制造技术的发展，齿轮刀具正朝着更高效率、更长寿命、更智能化的方向不断进步。
